Фанера – это древесный строительный материал, изготавливаемый из листов шпона, которые склеиваются между собой. Фанера содержит не менее трех слоев лущеного шпона. Волокна древесины в смежных слоях расположены перпендикулярно друг другу.

Производство фанеры

Основой производства фанеры является изготовление шпона. Этот материал получают из отрезков бревен. В процессе производства используются следующие породы древесины:

• лиственные ( береза (эта порода применяется чаще всего), ольха, тополь, осина, бук, липа, ильма, клен);
• хвойные ( кедр, сосна, лиственница, ель, пихта).

Фанера может быть изготовлена из одной породы древесины (однородная) или из нескольких пород (комбинированная).

При изготовлении наружных слоев фанеры используется высококачественный шпон. Причем, для лицевого слоя применяется исключительно древесина. Внутренние слои фанеры могут содержать шпон с дефектами.

При склеивании слоев фанеры применяются клеи, в состав которых входят меламиновые, формальдегидные и другие смолы.

Заключительный этап производства фанеры – механическая обработка поверхности.

По данному параметру фанера классифицируется на следующие типы:

• нешлифованная;
• шлифованная – шлифовка может быть односторонней и двусторонней;
• грунтованная;
• покрытая – покрытие может быть из бумаги, пленки, декоративного шпона.

Структура и внешний вид фанеры

Количество слоев в фанере может достигать до 23. Для повышения однородности материала и исключения деформации вследствие усадки расположение волокон в смежных слоях может быть диагональной и звездообразной. Производится и фанера однонаправленная, где слои расположены в одном направлении.

По структуре фанеру разделяют на следующие типы:

• продольная – лицевой слой содержит волокна, которые по своему направлению параллельны длинной стороне листа;
• поперечная – волокна на лицевой стороне расположены перпендикулярно по отношению к длинной стороне.

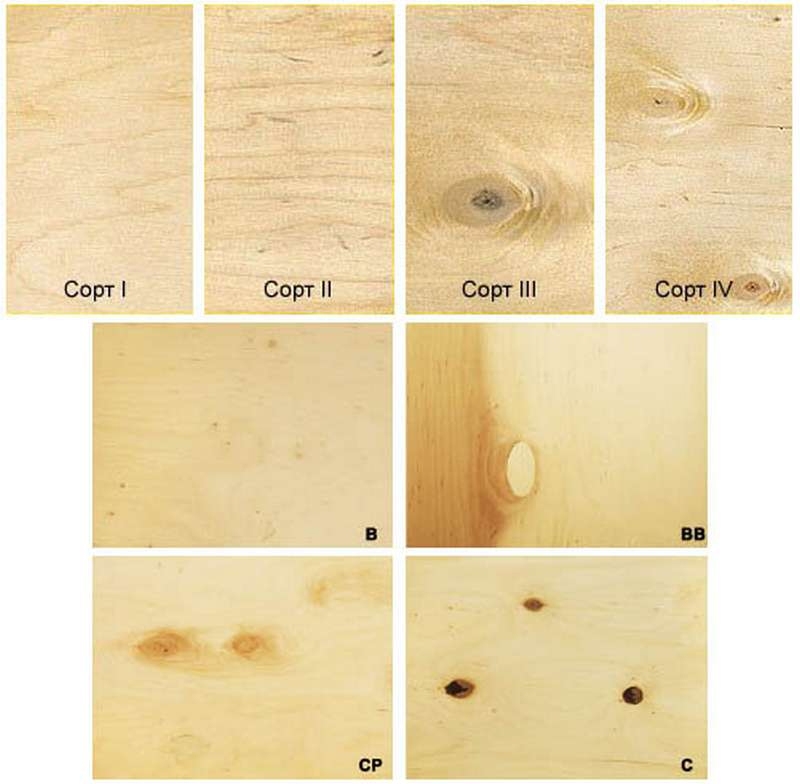

По своему внешнему виду фанера подразделяется на следующие сорта:

• Фанера первого сорта I, Ix – фанера высокого качества. Не содержит существенных внешних дефектов. Допускается наличие булавочных, сросшихся сучков, диаметр которых не более 15 мм, до 5 штук на 1 кв. метр. Количество несросшихся сучков при диаметре до 6 мм – не более 3 штук на 1 кв. метр.
• Фанера второго сорта II, IIx – качественная фанера. Материал этого сорта может содержать вставки из шпона. Допустимо содержание до 10 сросшихся сучков на 1 кв. метр, диаметр – до 25 мм. Несросшиеся сучки и червоточины – до 6 штук на кв. метр.
• Фанера третьего сорта III, IIIx – фанера среднего качества. Материал данного сорта может содержать видимые дефекты. Допустимо наличие в 1 кв. метре до 10 несросшихся сучков и червоточин, а также выпадающие сучки и отверстия от них. Диаметр – до 6 мм.
• Фанера четвертого сорта IV, IVx – низкосортная фанера. Материал этого сорта может содержать все внешние дефекты.

Характеристики фанеры

Характеристика материала определяется по используемому в производстве клеевому составу. Параметр – степень влагостойкости клея. По этой характеристике фанера классифицируется на следующие марки:

• ФСФ – фанера данной марки склеивается фенолформальдегидным клеем. Влагостойкость – повышенная;
• ФК – основой является карбамидный клей, в состав которого входят меламино-формальдегидные смолы. Фанера этой марки является влагостойкой.
• ФБА – невлагостойкая фанера. При производстве фанеры данной марки используются альбумино-казеиновые клеи.

Те разновидности фанеры, которые содержат свободный формальдегид, классифицируют по классам эмиссии:

• Е1 – фанера этого класса содержит до 10 мг на 100 грамм при нормальной влажности.
• Е2 – для фанеры класса эмиссии Е2 допустимо содержание формальдегида от 10 до 30 мг на 100 грамм сухой массы.

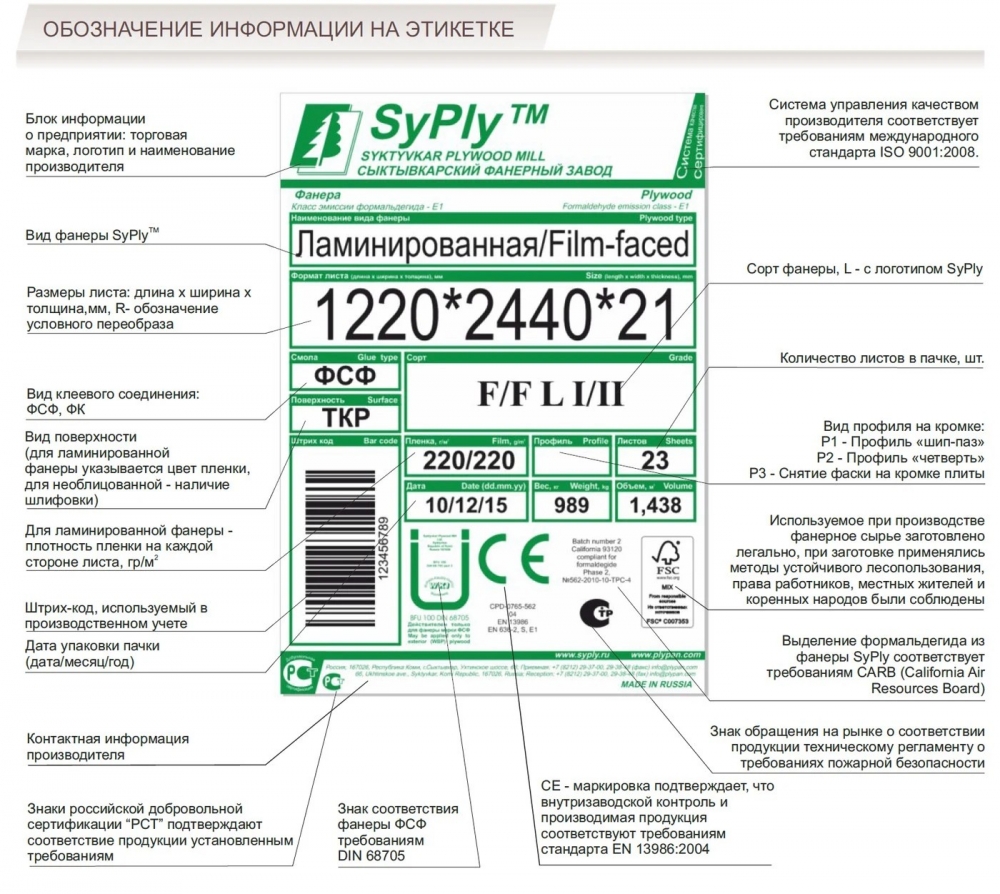

Маркировка фанеры

Для обозначения марок фанеры используются следующие буквосочетания:

• ФК – средняя влагостойкость фанеры;
• ФСФ – повышенная влагостойкость фанеры;
• ФОФ – фанера ламинированная;
• ФБ – фанера бакелизированная;
• ФБА – фанера невлагостойкая.

Сорта наружных слоев обозначаются следующим образом:

• Лиственные породы – Е, I, II, III, IV
• Хвойные породы – Ех, Iх, IIх, IIIх, IVх

При маркировке сортов листов фанеры применяется обозначение сортов шпона лицевого и оборотного слоев. К примеру, E/I – означает, что лицевой слой изготовлен из шпона элитного сорта из древесины лиственной породы, а оборотный слой – из шпона высокого качества, лиственной породы.

Маркировка по виду обработки поверхности:

НШ – фанера нешлифованная;
Ш1 – фанера с односторонней шлифовкой;
Ш2 – фанера с двусторонней шлифовкой.

Достоинства и недостатки фанеры

Как любой материал, фанера имеет свои преимущества и изъяны. Но у фанеры достоинств больше, чем недостатков.

Среди достоинств можно отметить следующие:

• в фанере органично сочетаются такие качества, как легкость, гибкость и прочность;
• фанера отличается долговечностью;
• материал устойчив к нагрузкам, влагостойкий и ударопрочный;
• устойчивость к перепадам температуры, эксплуатация возможна в температурном диапазоне от -200 до +100 °С;
• легко обрабатывается.

Недостатки фанеры:

• если торцы не обработаны, то внутрь фанеры может попасть влага, что вызывает расслоение;
• ограничение в сфере применения, связанное со свойствами фанеры.
