Толщина ОСБ (OSB) для крыши под мягкую (гибкую) черепицу: таблицы расчетов

Мягкая кровля — это долговечное и красивое решение, но у нее есть одна критическая особенность: она полностью повторяет форму основания, на которое укладывается. Если жесткий настил из ориентированно-стружечных плит (ОСБ/OSB) прогнется под тяжестью снега или деформируется от влажности, гибкая черепица пойдет волнами, а замки кровельного ковра быстро разгерметизируются.

Как эксперт, регулярно инспектирующий дефекты кровельных систем, я утверждаю: выбор толщины плиты должен опираться не на интуицию, а на точный расчет с учетом шага стропил и климатических нагрузок.

Зависимость толщины плиты от шага опор

Главное правило кровельной физики гласит: чем шире шаг между стропильными ногами или элементами обрешетки, тем толще и жестче должен быть сплошной настил. Плита ОСБ работает на изгиб, и при чрезмерном расстоянии между опорами она превратится в провисающий «батут».

При проектировании кровельного пирога под мягкую черепицу строители используют стандартные расчетные нормативы, связывающие толщину листа и расстояние между точками опоры каркаса.

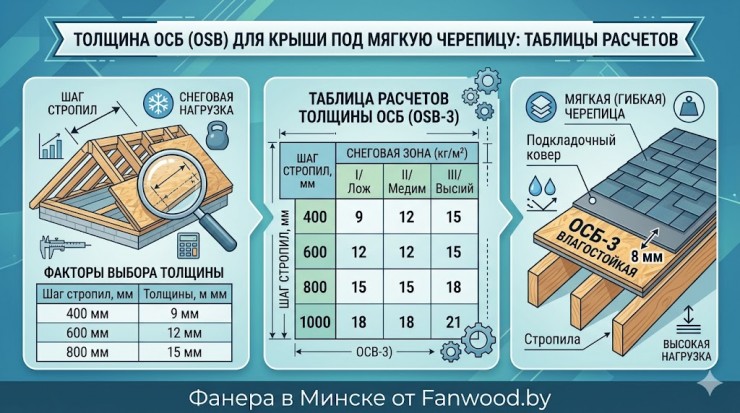

Таблица расчетов толщины OSB-3 в зависимости от шага стропил

Для обустройства кровли применяется исключительно влагостойкая плита марки OSB-3 (или OSB-4 для экстремальных условий эксплуатации). Ниже приведена расчетная таблица для стандартных снеговых нагрузок.

Влияние снегового региона на выбор материала

Приведенные выше цифры ориентированы на стандартные условия. Если ваш дом строится в регионе с повышенным уровнем снегопадов (например, IV–V снеговые районы), расчетную толщину плиты необходимо корректировать.

Существует два пути решения этой задачи: либо уменьшить шаг стропил со сборкой шаговой обрешетки из доски под плиту ОСБ, либо увеличить толщину самого листа на один шаг (например, вместо 12 мм уложить плиту 15 мм).

Для пологих скатов с углом наклона менее 15 градусов нагрузка от снега максимальна, поэтому здесь профессионалы рекомендуют всегда брать плиту с запасом по толщине.

Ключевые правила монтажа сплошного основания

Даже идеально рассчитанная толщина плиты не спасет кровлю, если нарушена технология ее укладки. При монтаже жесткого настила обязательно соблюдайте четыре правила.

Во-первых, укладывайте плиты длинной стороной перпендикулярно стропильным ногам. Это увеличивает несущую способность настила в несколько раз.

Во-вторых, соблюдайте демпферные зазоры. Между плитами обязательно должен оставаться технологический зазор в 3–5 мм для компенсации температурно-влажностного расширения. Если уложить листы впритык, летом кровля вздуется «домиком».

В-третьих, швы должны идти вразбежку. Стыкуйте листы со смещением в шахматном порядке, чтобы вертикальные швы соседних рядов не образовывали одну сплошную линию.

В-четвертых, используйте правильный крепеж. Прикручивайте ОСБ ершенными гвоздями или саморезами по дереву, длина которых в 2,5 раза превышает толщину плиты. Шаг крепления по краям листа должен составлять 15 см, а по центру — 30 см.
